SERVO 45 M

Оборотный плуг 4- и 5- корпусной

  • Модели
  • Особенности
  • Фотографии
  • Скачать
  SERVO 45 M - 4 корпуса SERVO 45 M - 5 корпусов
Толщина рамы 140 x 140 мм 140 x 140 мм
Высота рамы 80, 90 см 80, 90 см
Расстояние между корпусами 95
102 см
95
102 см
Крепления рабочих элементов 80 x 35 мм 80 x 35 мм
Расстояние между корпусами и ширина захвата 95 (30-35-40-45-50)
102 (32-38-43-48-54) см
95 (30-35-40-45-50)
102 (32-38-43-48-54) см
Потребляемая мощность 140 - 200 л.с. 150 - 220 л.с.
Вес 1550 кг 1400 кг

  SERVO 45 M NOVA - 4 корпуса SERVO 45 M NOVA - 5 корпусов
Толщина рамы 140 x 140 мм 140 x 140 мм
Высота рамы 80, см 80, см
Расстояние между корпусами 95
102 см
95 см
Крепления рабочих элементов 80 x 35 мм 80 x 35 мм
Расстояние между корпусами и ширина захвата 95 (30-35-40-45-50)
102 (32-38-43-48-54) см
95 (30-35-40-45-50) см
Потребляемая мощность 150 - 220 л.с. 160 - 240 л.с.
Вес 1620 кг 1895 кг

Серийное оснащение

SERVO 45 M
Вариант навески нижние тяги - навесная ось
Категория навески кат. lll / 3
Сплошные корпуса 46 Wc DURASTAR
46 Wd
Тип лемеха 18" сошник с поворотным облицованным долотом DURASTAR
Расстояние между корпусами 95 см
Высота рамы 80 см
Регулировка рабочей ширины механическая; 5 рядов отверстий
Стандартная ширина среза 40 см
Подключение гидравлики 1 x двойного действия
Прочее серийное оснащение инструмент
полевая доска на последнем корпусе
лемех 16" с оборотным долотом DURASTAR, облицованным твердым сплавом, с корпусами 27 Wc и 36 W

SERVO 45 M NOVA
Вариант навески нижние тяги - навесная ось
Категория навески кат. lll / 3
Сплошные корпуса 46 Wc DURASTAR
46 Wd
Тип лемеха 18" сошник с поворотным облицованным долотом DURASTAR
Расстояние между корпусами 95 см
Высота рамы 80 см
Регулировка рабочей ширины механическая; 5 рядов отверстий
Стандартная ширина среза 40 см
Защита от камней гидравлический перегрузочный предохранитель нон-стоп
Подключение гидравлики 1 x двойного действия
1 x простого действия
Прочее серийное оснащение инструмент
полевая доска на последнем корпусе
лемех 16" с оборотным долотом DURASTAR, облицованным твердым сплавом, с корпусами 27 Wc и 36 W

SERVO 45 M PLUS
Вариант навески нижние тяги - навесная ось
Категория навески кат. lll / 3
Сплошные корпуса 46 Wc DURASTAR
46 Wd
Тип лемеха 18" сошник с поворотным облицованным долотом DURASTAR
Расстояние между корпусами 95 см
Высота рамы 80 см
Регулировка рабочей ширины гидравлически; плавно
Подключение гидравлики 2 x двойного действия
Прочее серийное оснащение инструмент
полевая доска на последнем корпусе
лемех 16" с оборотным долотом DURASTAR, облицованным твердым сплавом, с корпусами 27 Wc и 36 W

SERVO 45 M PLUS NOVA
Вариант навески нижние тяги - навесная ось
Категория навески кат. lll / 3
Сплошные корпуса 46 Wc DURASTAR
46 Wd
Тип лемеха 18" сошник с поворотным облицованным долотом DURASTAR
Расстояние между корпусами 95 см
Высота рамы 80 см
Регулировка рабочей ширины гидравлически; плавно
Стандартная ширина среза 40 см
Защита от камней гидравлический перегрузочный предохранитель нон-стоп
Подключение гидравлики 2 x двойного действия
1 x простого действия
Прочее серийное оснащение инструмент
полевая доска на последнем корпусе
лемех 16" с оборотным долотом DURASTAR, облицованным твердым сплавом, с корпусами 27 Wc и 36 W

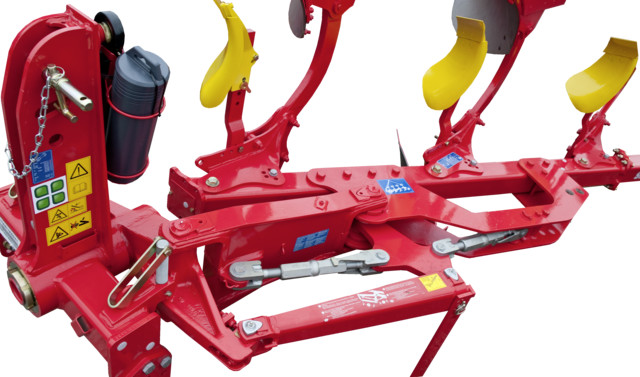

SERVOMATIC PLUS

Интеллигентная техника гидравлической настройки

SERVO PLUS - навесные плуги с гидравлической настройкой ширины захвата

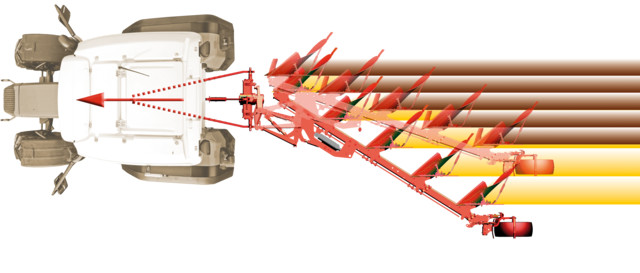

SERVOMATIC PLUS
SERVOMATIC PLUS

Для различных условий эксплуатации и структур почвы требуется разная сила тяги. Гидравлическая система настройки ширины захвата PLUS позволяет в любой момент точно адаптировать плуг к особенностям почвы.

  • Всегда оптимальная нагрузка на трактор и превосходное качество работы.

  • Все вспомогательные инструменты соответственно настраиваются автоматически.

  • Оптимальная адаптация к мощности трактора, наклонной поверхности и контуру поля.

  • Удобная вспашка наклонных поверхностей и по краям поля.

  • Оптимальная работа на краю поля уже от трех корпусов.

Долговечная конструкция

Основные шарниры имеют износостойкие сменные втулки из рессорной стали, рассчитанные на максимальные нагрузки; шарниры доступны для смазывания.

НОВИНКА: SERVO 45 M PLUS

До 5 корпусов, требуемая мощность до 240 л.с.

Уникальные технологии

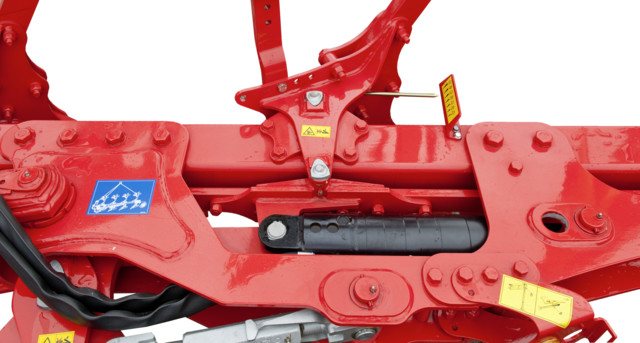

SERVO PLUS цилиндр Memory
SERVO PLUS цилиндр Memory

Настройка ширины захвата без постоянного перемещения нижних тяг

  • Благодаря точной настройки возможна 100% адаптация под самые разные размеры нижних тяг тракторов, значительно отклоняющихся от норм.

  • При настройке ширины захвата полностью настраивается линия тяги и ширина захвата первого корпуса. Нижние тяги остаются параллельными, боковой увод отсутствует, в результате чего получатся прямая борозда. Постоянное прижимное давление при любой ширине захвата.

  • Цилиндр Memory для двух функций в качестве опции. Складывание рамы и ширина захвата: рама складывается, выполняется поворот, а затем снова восстанавливается настроенная ширина захвата.

SERVO PLUS - система настройки с внешне расположенным рычажным шарнирным креплением и центром вращения за пределами рамы

  • Легкодоступная настройка благодаря длинному регулирующему рычагу.

  • Бережное отношение к механизму настройки и шарнирам.

Система SERVO PLUS имеет такие параметры, которые позволяют настраивать ширину захвата, не прерывая работы. Поскольку регулировочный цилиндр оснащен блокирующим вентилем, шланги во время работы находятся в безнапорном состоянии.

Технология

Плуг SERVO для любого хозяйства

Балансир – центральный элемент конструкции

Балансир
Балансир

Коническая форма с широкой опорой на поворотный рабочий элемент обеспечивает восприятие больших нагрузочных моментов. Болты в смазанных подшипниковых узлах защищены от скручивания. Сменные втулки в поворотном рабочем элементе и в опоре подшипника обеспечивают длительный срок службы плуга.

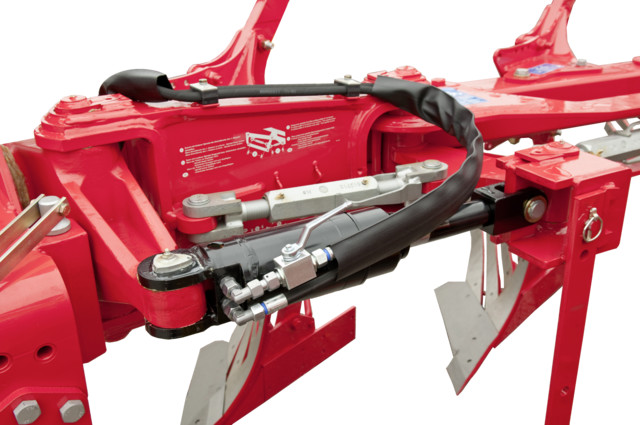

Складывание рамы (стандартные плуги)

Цилиндр складывания рамы
Цилиндр складывания рамы

При большой ширине захвата и расстоянии между корпусами, а также при незначительной высоте подъема рама на поворотах гидравлически складывается, но при этом настроенная ширина захвата не изменяется. Ширина плуга уменьшается для транспортировки и хранения. Поскольку регулировочный цилиндр оснащен блокирующим вентилем, шланги во время работы находятся в безнапорном состоянии.

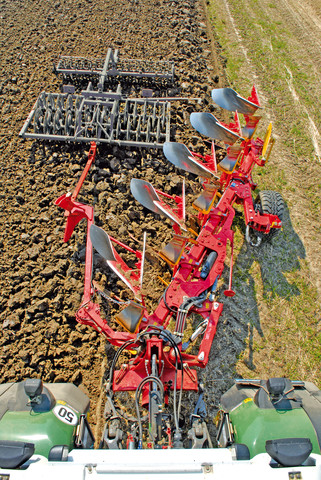

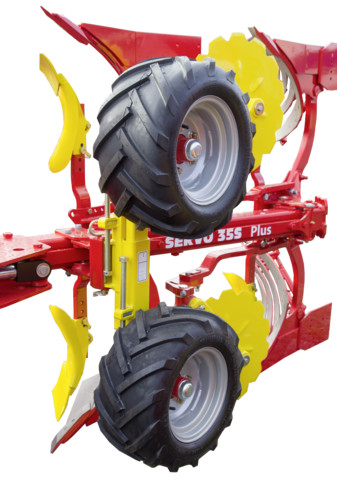

Вспашка с почвоуплотнителем

Почвоуплотнитель на плуге
Почвоуплотнитель на плуге

  • Почвоуплотнитель удерживается сцепкой с большим захватом. До поворота отцепляется гидравлически.

  • Положение захвата имеет пять параметров настройки для согласования с различной рабочей шириной. Натяжная пружина после разъединения отводит кронштейн почвоуплотнителя в настроенное положение захвата.

  • На плугах SERVO PLUS положение захвата точно сохраняется даже при изменении ширины захвата.

  • Для транспортировки по дорогам кронштейн почвоуплотнителя можно зафиксировать в пределах ширины трактора.

  • Весь кронштейн быстро и легко снимается.

SERVO NOVA

Гидромеханическая защита от камней

Работа в режиме NONSTOP на каменистых почвах

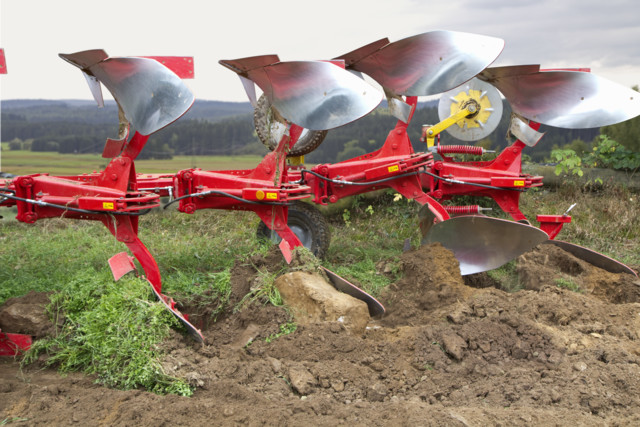

NOVA - защита от камней в работе
NOVA - защита от камней в работе

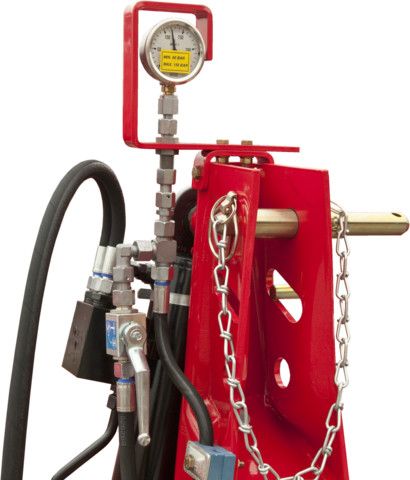

Манометр SERVO
Манометр SERVO

Плуги SERVO NOVA с защитой от камней предают чувство безопасности. Вспахивание без простоя и 100%-ая производительность на каменистых почвах.

SERVO NOVA – навесные плуги с гидравлической системой защиты от камней

Перегрузочный предохранитель с регулируемой силой срабатывания защищает плуг от повреждений.

Эта система отличается продуманной характеристикой срабатывания: защитный механизм включается только при настроенном сопротивлении. С увеличением высоты откидывания сила срабатывания уменьшается. Большие камни не поднимаются и не расшатываются. Это защищает весь плуг.

  • При возвращении корпуса в исходное положение давление постоянно увеличивается даже на сухих, тяжелых почвах.

  • На манометре на навесном кронштейне момент срабатывания настраивается быстро и просто.

SERVO PLUS NOVA

Уникальный плуг с гидравлической настройкой ширины захвата и гидравлической системой защиты от камней предлагает максимальную надежность и универсальность.

Испытанная система

Технология NOVA
Технология NOVA

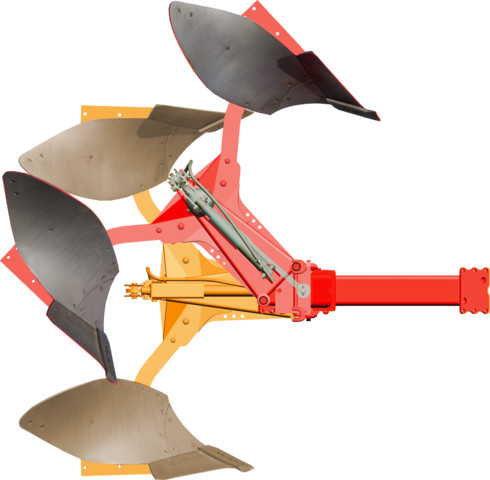

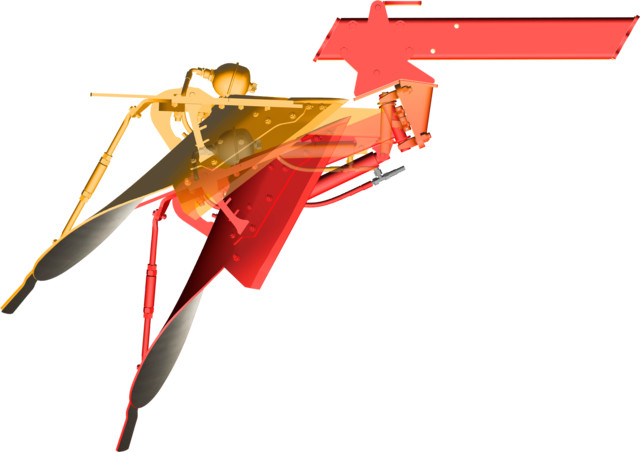

Схема работы технологии NOVA
Схема работы технологии NOVA

Система SERVO NOVA делает возможным адаптацию к различным типам почв благодаря настраиваемому гидравлическому давлению срабатывания. Каждая пара корпусов имеет отдельный компенсатор и может отклоняться до 40 см вверх и в сторону. Смазанный подшипниковый узел и дополнительные срезные болты обеспечивают длительный срок службы.

  • Центральное наполнение серийно на всех моделях SERVO NOVA.

  • Плавное, эластичное срабатывание бережет плуг и трактор.

  • Гидропневматические аккумуляторы надежно монтированы на внутренней стороне.

  • Подпружиненные дисковые ножи проходят над камнями, не повреждаясь при этом.

НОВИНКА: SERVO 45 M PLUS NOVA

До 5 корпусов, требуемая мощность до 240 л.с.

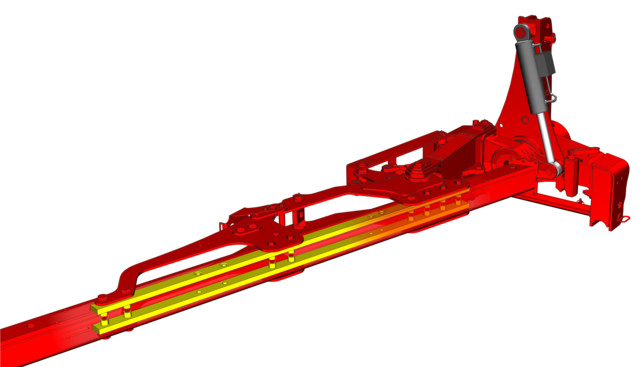

Соединительные планки в местах максимальной нагрузки на раму

Усиление
Усиление

Уникальность

Сквозная рамная труба из микросплавной мелкозернистой стали плугов SERVO серии 35 и 45 дополнительно усилена изнутри соединительной планкой.

  • Максимальная прочность рамной трубы в местах наибольшего изгибающего напряжения.

  • Внутренний ремень увеличивает сопротивление изгибу на 25%.

  • Благодаря надежной посадке крепкого резьбового соединения образуется высокопрочный элемент.

  • Нет сквозных болтов, которые могли бы открутиться. Фиксация при помощи шайб Nord Lock.

Интеллигентное решение

Большие подшипники главной рамы с длиной паза 1330 мм и 2200 мм у моделей SERVO S обеспечивают наилучшее распределение силы до второго корпуса. Толстые стенки рамной трубы гарантируют надежное крепление корпусов и рабочих органов.

Корпуса для всех типов почв

DURASTAR

Корпуса DURASTAR
Корпуса DURASTAR

Со сквозной закалкой и углеродистым покрытием.

Сквозная закалка означает равномерную твердость по всей толщине стального листа. С углеродистым покрытием: эластичный каркасный материал. Испытанный корпус плуга со сквозной закалкой гарантирует надежный результат на однородной почве (плодородная равнина, черноземная почва и т.п.). Корпус плуга со специальным углеродистым покрытием отличается особо прочным внешним слоем в 2,3 мм по обеим сторонам корпуса, а также эластичным ядром. Такая комбинация обеспечивает оптимальную обработку почвы с негативными характеристиками текучести и неравномерной структурой.

  • Более длительный срок службы по сравнению со щитками, имеющими 3 варианта положения

  • Более низкий уровень налипания почвы благодаря оптимальному проворачиванию потоков почвы.

  • Разработано и произведено компанией PÖTTINGER

  • Доступно для корпусов 27 Wc, 46 Wc, 36 UWc, 39 UWc

Сплошные корпуса

Закаленная мелкозернистая сталь толщиной 8 мм, высочайшая износостойкость

Полосовые корпуса
Полосовые корпуса

Полосовые корпуса

Прочные, прокаленные пластины толщиной 10 мм - высочайшая износостойкость. Пластины имеют обращенную назад коническую форму, чтоб препятвствует застреванию камней.

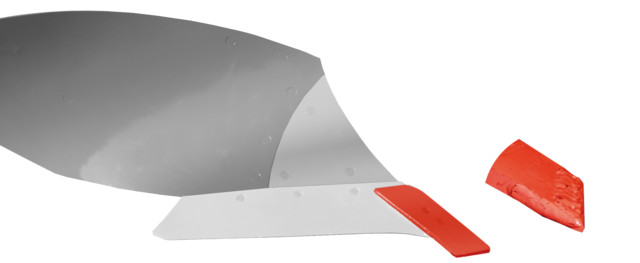

Наконечники долот
Наконечники долот

Облицованные наконечники долот и долотообразных лемехов

Опционально наконечники долот и долотообразных лемехов с наплавкой для еще большей износостойкости.

Вытянутые изогнутые сплошные корпуса

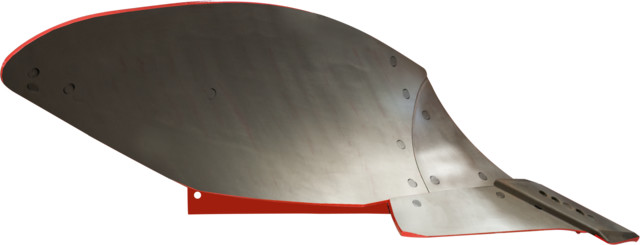

27 Wc DURASTAR

27 Wc DURASTAR
27 Wc DURASTAR

Легкий корпус, хорошо подходит для использования на холмистой местности. Идеально для вспахивания лугов и для неглубокой вспашки, хорошего формирования борозды. Пригоден для работы на высоких скоростях.

  • Рабочая ширина до 45 см

  • Рабочая глубина до 25 см

  • Резание борозды до 48 см

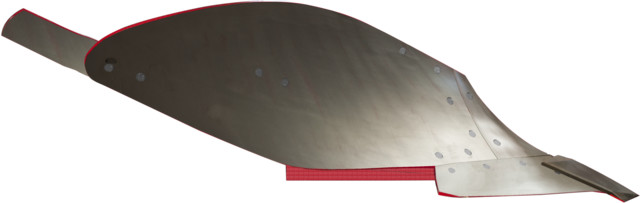

Корпус 36 W

Корпус 36 W
Корпус 36 W

Корпус 36 W

Вытянутая изогнутая форма корпуса для тяжелых, клейких почв. Умеренная скорость работы.

  • Рабочая ширина до 45 см

  • Рабочая глубина до 25 см

  • Резание борозды до 40 см

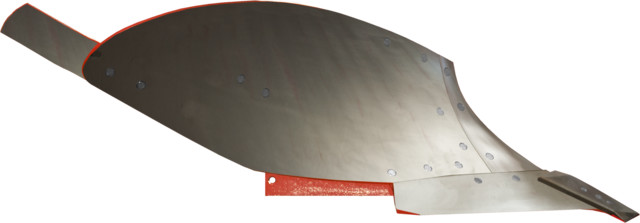

41 W

41 W
41 W

Вытянутая изогнутая форма корпуса для тяжелых, клейких почв. Умеренная скорость работы.

  • Рабочая ширина до 45 см

  • Рабочая глубина до 30 см

  • Резание борозды до 45 см

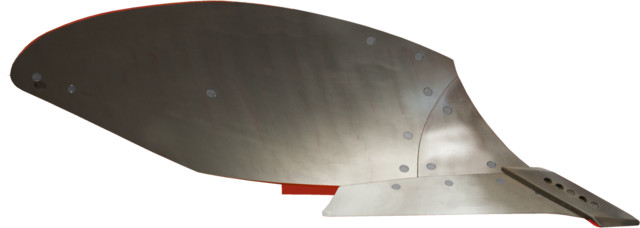

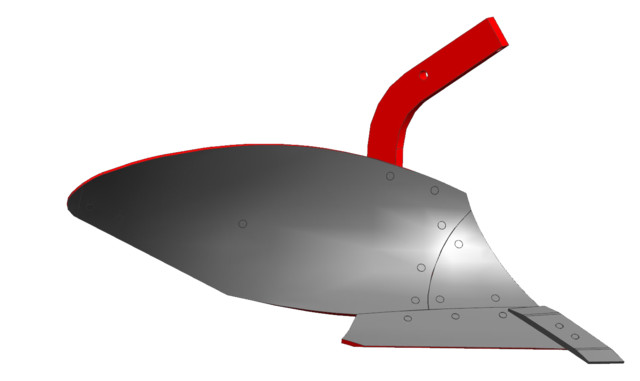

46 Wc DURASTAR

46 Wc DURASTAR
46 Wc DURASTAR

Хорошее рыхление и пригодность для работы на склонах, легкость хода как на суглинках и глинистых, так и на легких почвах. Работа на высокой скорости без перебрасывания. Широкая борозда, легкость хода и отличное переворачивание земли являются отличительными чертами этого типа корпуса.

  • Рабочая ширина до 54 см

  • Рабочая глубина до 35 см

  • Резание борозды до 53 см

Универсальные корпуса

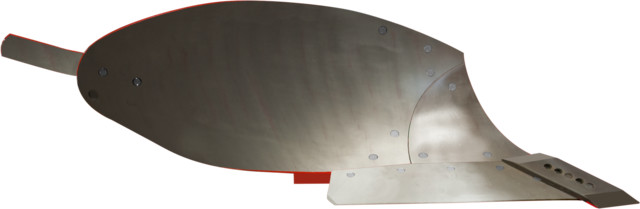

36 UWc DURASTAR

36 UWc DURASTAR
36 UWc DURASTAR

Универсальный корпус для формирования широкой борозды и превосходного рыхления при нормальной скорости работы. Точное запахивание большого количества пожнивных остатков. Очень легкий корпус, подходит практически для всех почв.

  • Рабочая ширина до 50 см

  • Рабочая глубина до 30 см

  • Резание борозды до 48 см

39 UWc DURASTAR

39 UWc DURASTAR
39 UWc DURASTAR

Большой универсальный корпус для формирования широкой борозды и превосходного рыхления при нормальной скорости работы. Аккуратное запахивание большого количества пожнивных остатков. Легкий корпус, подходит практически для всех почв.

  • Рабочая ширина до 54 см

  • Рабочая глубина до 35 см

  • Резание борозды до 50 см

Полосовые корпуса

35 WSS

35 WSS
35 WSS

Полосовой корпус с отличными поворотными характеристиками, специально для болотистых, клейких и средних почв. Особенно широкое формирование борозды борозды и превосходное рыхление.

  • Рабочая ширина до 54 см

  • Рабочая глубина до 35 см

  • Резание борозды до 53 см

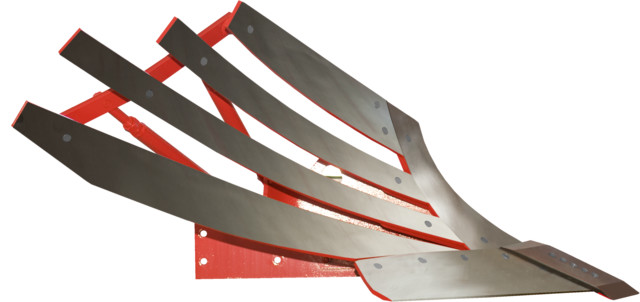

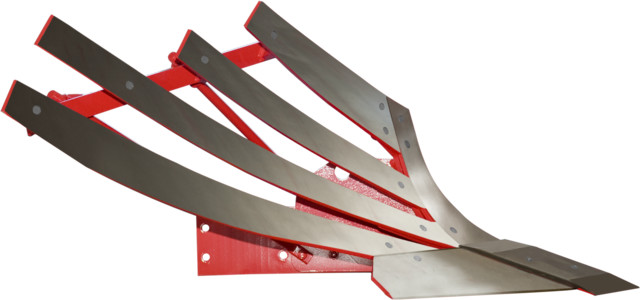

38 WWS

38 WWS
38 WWS

Легкий, отлично выполняющий рыхление полосовой корпус спиральной формы для средних и тяжелых почв (суглинок, глина). Широкие борозды – идеально для широкопрофильных шин.

  • Рабочая ширина до 54 см

  • Рабочая глубина до 30 см

  • Резание борозды до 50 см

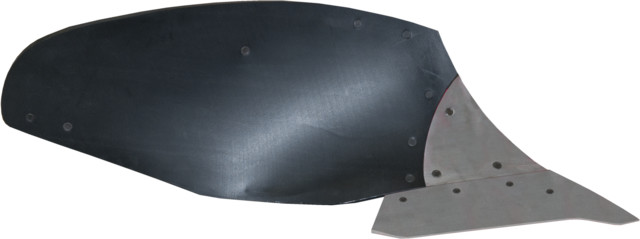

Пластмассовый корпус

50 RW
50 RW

50 RW

Материал Robalon S, толщина 15 мм, режущая кромка из металла, геометрия и форма корпуса соответствуют корпусу 46 W. Высокий пластмассовый корпус вытянутой, изогнутой формы для почв с низкой самостабилизацией. Широкие борозды. Земля легко стекает. Использовать только с долотообразными лемехами. Не подходит для использования при наличии в почве камней.

  • Рабочая ширина до 54 см

  • Рабочая глубина до 35 см

  • Резание борозды до 53 см

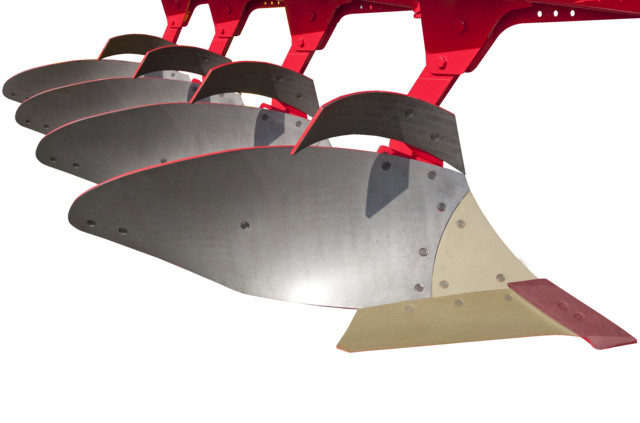

Испытанная конструкция корпусов

Полевая доска
Полевая доска

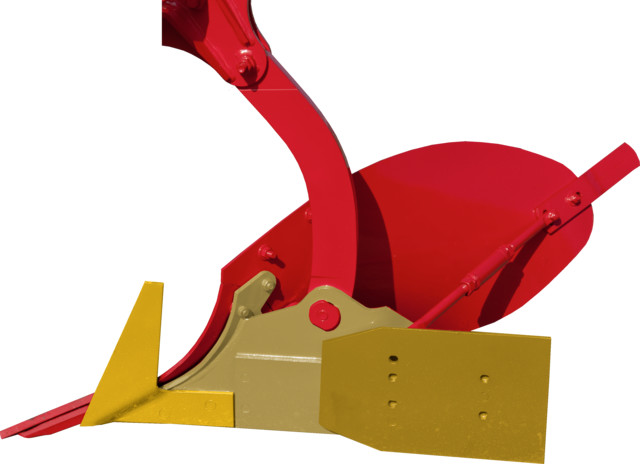

Седло

Седло из улучшенной стали обеспечивает высочайшую стабильность и надежность цельнолистовых и пластинчатых корпусов. Долота устанавливаются на кованной высаженной детали для точного и прочного соединения.

Настройка угла наклона

С помощью эксцентрика настраивается наклон корпуса для надежного вхождения даже на очень твердых, сухих почвах.

Большие полевые доски для надежного ведения плуга

Полевые доски можно оборачивать четыре раза до полного износа материала. Полевая доска серийно на последнем корпусе.

Наконечники долот

Наконечники долот поворачиваются для уменьшения износа. Долота изготовлены из закаленной борсодержащей стали и гарантируют надежное ведение плуга на любой почве. Опционально можно заказать долота с наплавкой.

Лемеха

Все лемеха изготовлены из закаленной борсодержащей стали. Расширение зоны износа приводит к увеличению срока службы на 50%. Лемеха имеют толщину 11 мм и общую ширину 150 мм. Скос по направлению вперед обеспечивает хорошее вхождение и создает эффект самозатачивания.

Изнашивающиеся кромки

Изнашивающиеся кромки
Изнашивающиеся кромки

Изнашивающиеся кромки из прокаленной мелкозернистой стали толщиной 8 мм располагаются на цельнолистовых корпусах в местах, наиболее подверженных износу. Быстро заменяются без больших затрат.

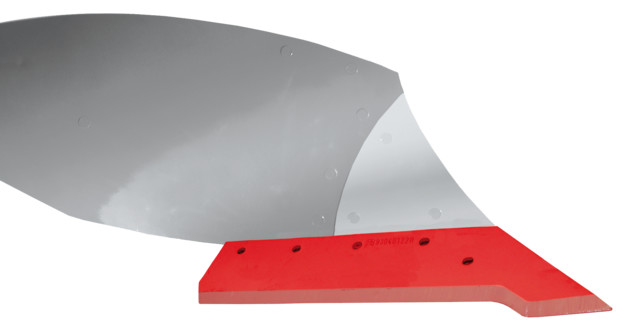

Сплошные долотообразные лемеха

с прочным изнашивающимся наконечником. Большой нижний захват для надежного ведения. Хорошо подходят для каменистых почв и неглубокого вспахивания. Облицованные долотообразные лемеха опционально.

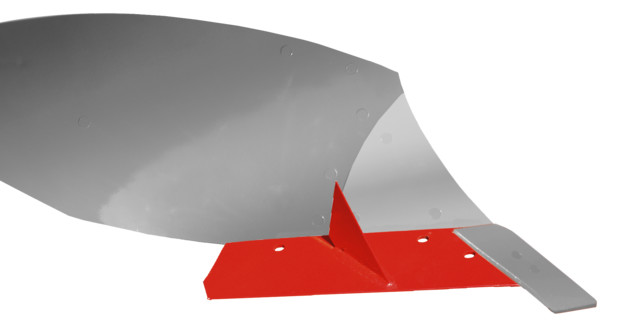

Ножеобразные Лемеха

Ножеобразный лемех
Ножеобразный лемех

Приваренный к лемеху нож обеспечивает лучшее рыхление за счет деления поднятого грунта посередине.

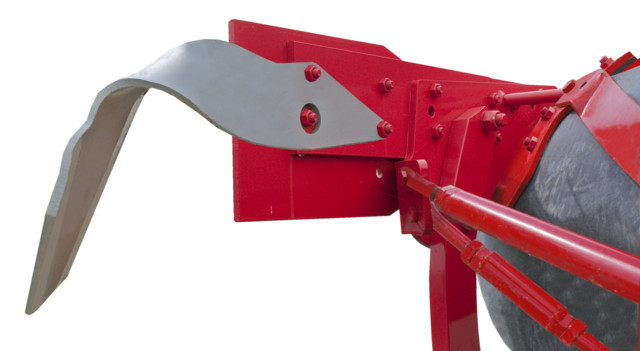

Рыхлитель края борозды для широких колес

Pыхлитель края борозды
Pыхлитель края борозды

Рыхлитель края борозды предлагается в качестве опции для всех моделей и типов корпусов. Применение возможно только без дискового ножа.

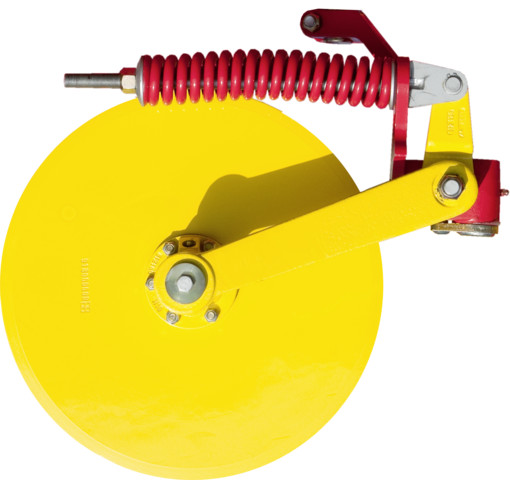

Аккуратная борозда и ровная поверхность

Дисковый нож режет аккуратно, гарантируя точное переворачивание грунта и чистое формирование борозды.

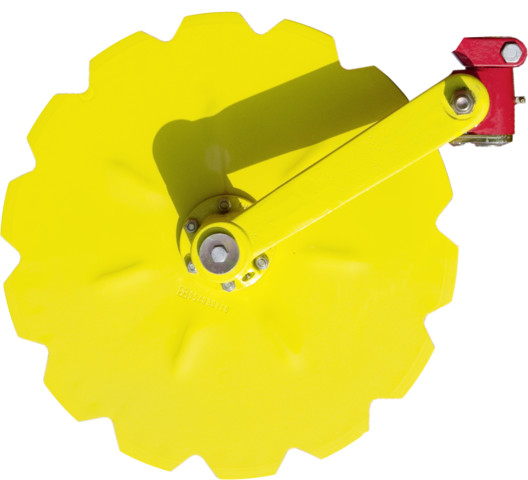

Формы дисковых ножей

Регулируемая консоль

Консоль для стандартных плугов и плугов серии PLUS. Настройка рабочей глубины через зубчатый сегмент.

  • Крепление выдвинуто вперед - дисковый нож расположен перед предплужником. Большой просвет при большом количестве кукурузной соломы и органической массы.

  • Крепление прикручено сзади - дисковый нож расположен вплотную к предплужнику: для легких сыпучих почв и неглубокой вспашки.

Зубчатый дисковый нож
Зубчатый дисковый нож

Гладкие и зубчатые дисковые ножи

  • Диаметр 500 или 590 мм с хорошими качествами самоочищения.

  • Высокая прочность благодаря прессованию в форме звезды.

  • Увеличенное расстояние между подшипниками еще больше продлевает срок службы.

  • Зубчатые дисковые ножи - отличная работа при большом количестве органической массы.

Гладкий дисковый нож
Гладкий дисковый нож

Подпружиненные дисковые ножи

Для плугов SERVO NOVA с защитой от перегрузок предлагаются подпружиненные дисковые ножи.

Опорный нож

Опорный нож
Опорный нож

Опорный нож является экономичной альтернативой дисковому ножу для использования на рабочей грубине от 22 см.

Предплужники настраиваются без применения инструментов

Соответствующие условиям эксплуатации формы предплужника обеспечивают превосходную вспашку, не оставляя растительные остатки на поверхности.

Одинаковая стойка для всех предплужников со ступенчатой настройкой глубины без использования инструментов. Расстояние до корпуса плуга устанавливается с помощью перфорированной плиты. Предплужник защищен срезными болтами.

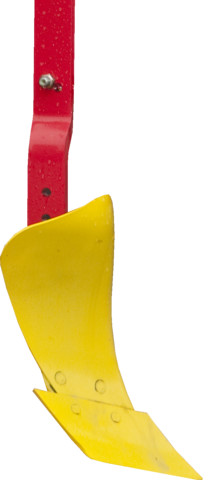

V1 универсальный предплужник

V1 универсальный предплужник
V1 универсальный предплужник

  • подходит для любых видов закладки и обработки кукурузных остатков

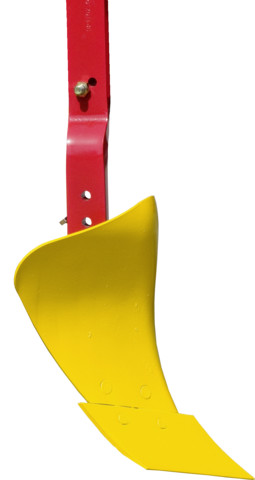

V2 предплужник кукурузный

V2 предплужник кукурузный
V2 предплужник кукурузный

  • При большом количестве органической или зеленой массы и для работы на большой глубине.

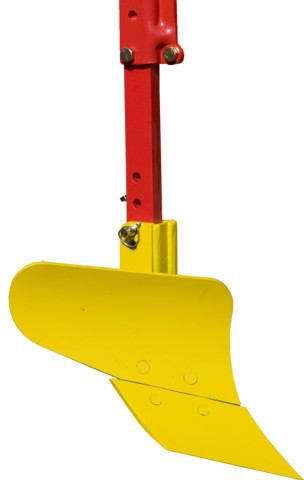

V3 универсальный предплужник

V3 универсальный предплужник
V3 универсальный предплужник

  • Для работы на небольшой рабочей глубине.

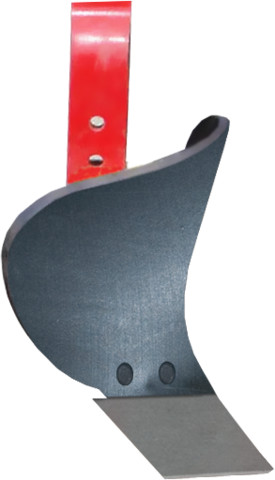

V4 RW предплужник из пластмассы для запашки навоза

V4 RW предплужник из пластмассы для запашки навоза
V4 RW предплужник из пластмассы для запашки навоза

V4 RW предплужник из пластмассы для запашки навоза

  • Для легких, невязких и сильно клейких почв

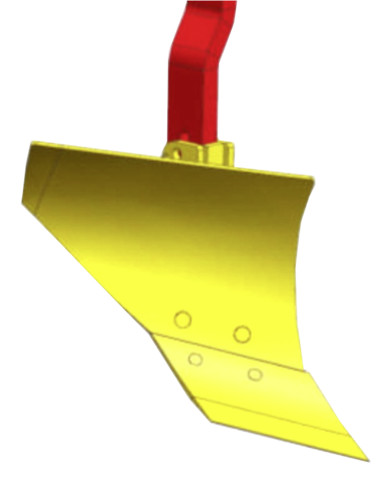

V5 предплужник кукурузный

V5 предплужник кукурузный
V5 предплужник кукурузный

  • Большой высокий лист предплужника для врабатывания большого количества пожнивных остатков, подходит для глубокой вспашки.

Листовой предплужник

Листовой предплужник
Листовой предплужник

Альтернатива для неглубокой обработки и каменистых почв.

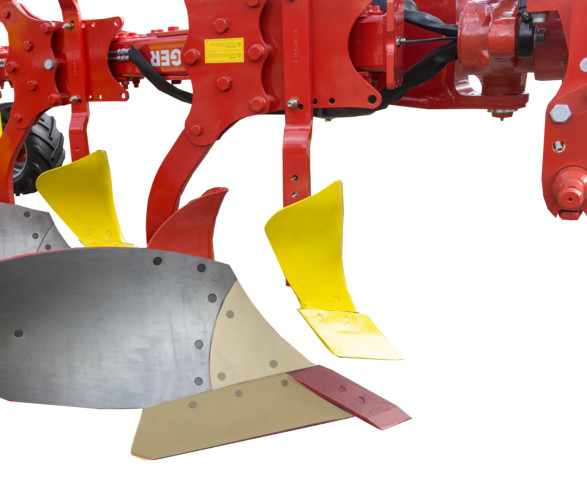

Скользящая насадка

Скользящая насадка
Скользящая насадка

Скользящая насадка улучшает качество вспашки при большом количестве органической массы и защищает стойку.

Опорные колеса для хорошего ведения

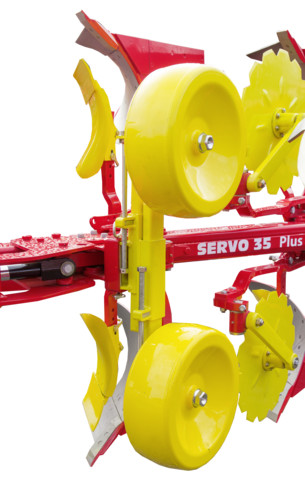

Сдвоенные опорные колеса

Стальное сдвоенное опорное колесо
Стальное сдвоенное опорное колесо

Сдвоенное опорное колесо с шинами
Сдвоенное опорное колесо с шинами

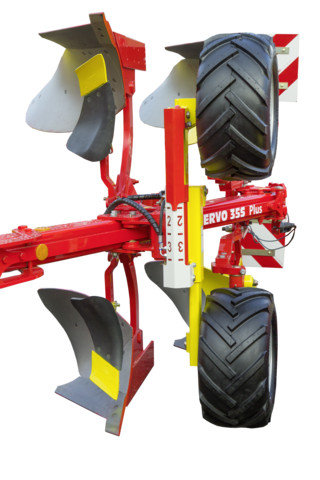

Сдвоенное опорное колесо с шинами и гидравлической регулировкой
Сдвоенное опорное колесо с шинами и гидравлической регулировкой

На плугах с количеством корпусов от 4 возможно расположение колеса на последнем и предпоследнем корпусе. Крепление монтируется сзади или спереди (для работы на краю поле). Независимая бесступенчатая настройка колес с помощью шпинделей.

  • Стальное сдвоенное опорное колесо

  • Сдвоенное опорное колесо с шинами

  • Сдвоенное опорное колесо с шинами и гидравлической регулировкой

Бесступенчатая гидравлическая настройка глубины – требуется прибор управления двойного действия.

Маятниковые опорные колеса

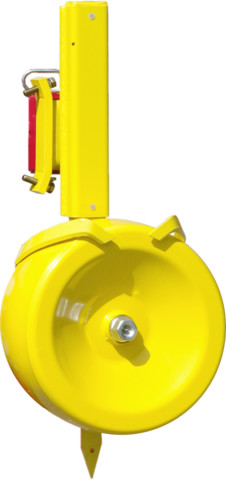

Стальное маятниковое опорное колесо без амортизатора
Стальное маятниковое опорное колесо без амортизатора

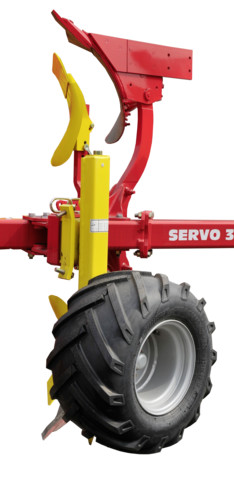

Маятниковое опорное колесо с шинами без амортизатора
Маятниковое опорное колесо с шинами без амортизатора

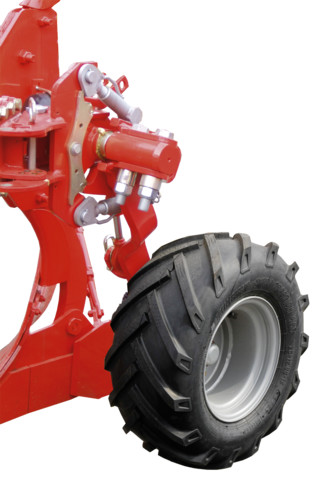

Маятниковое опорное колесо с шинами и гидравлическим амортизатором
Маятниковое опорное колесо с шинами и гидравлическим амортизатором

При развороте опорное колесо опрокидывается. Во время начала движения оправка возвращает его в правильное положение. Настройка глубины с помощью шпинделя. На плугах с количеством корпусов от 4 возможно расположение колеса на последнем и предпоследнем корпусе.

  • Стальное маятниковое опорное колесо без амортизатора.

  • Маятниковое опорное колесо с шинами без амортизатора.

  • Маятниковое опорное колесо с шинами и гидравлическим амортизатором; возможно переоснащение в транспортное колесо, положение на последнем корпусе.

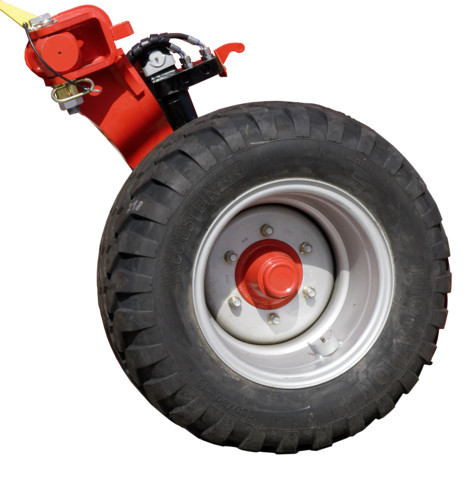

Транспортные маятниковые колеса с шинами

Заднее транспортное маятниковое колесо
Заднее транспортное маятниковое колесо

Выдвинутое вперед транспортное маятниковое колесо
Выдвинутое вперед транспортное маятниковое колесо

Хорошее ведение плуга и оптимальные ходовые качества на дороге. Установка в транспортное положение путем откидывания колеса и перестановки пальца. Механизм перевода в транспортное положение может быть установлен дополнительно.

  • Заднее транспортное маятниковое колесо.

  • Выдвинутое вперед транспортное маятниковое колесо - идеально подходит для работы на краю поля плугами от 5 корпусов.

Маятниковое колесо гидравлически амортизируется и без биения откидывается назад. Всего несколькими движениями колесо переводится в транспортное положение.

  • Выдвинутые вперед транспортные маятниковые колеса, гидравлическая настройка.

  • Бесступенчатая гидравлическая настройка глубины – требуется прибор управления двойного действия.

Фотографии
