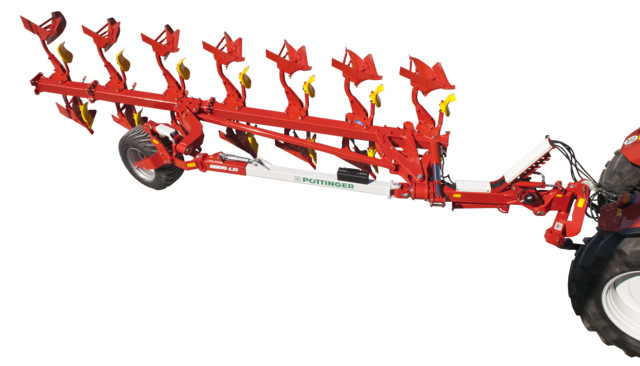

Полунавесной плуг от 6 до 9 корпусов
| SERVO 6.50 - 6 корпусов | SERVO 6.50 - 7 корпусов | SERVO 6.50 - 8 корпусов | SERVO 6.50 - 9 корпусов | |
| Толщина рамы | 180 x 180 мм | 180 x 180 мм | 180 x 180 мм | 180 x 180 мм |
| Высота рамы | 80, 90 см | 80, 90 см | 80, 90 см | 80, 90 см |
| Расстояние между корпусами | 102 см | 102 см | 102 см | 102 см |
| Крепления рабочих элементов | 80 x 35 мм | 80 x 35 мм | 80 x 35 мм | 80 x 35 мм |
| Расстояние между корпусами и ширина захвата | 102 (32-38-43-48-54) см | 102 (32-38-43-48-54) см | 102 (32-38-43-48-54) см | 102 (32-38-43-48-54) см |
| Вес | 3020 кг | 3295 кг | 3570 кг | 3845 кг |
| SERVO 6.50 NOVA - 6 корпусов | SERVO 6.50 NOVA - 7 корпусов | SERVO 6.50 NOVA - 8 корпусов | |
| Толщина рамы | 180 x 180 мм | 180 x 180 мм | 180 x 180 мм |
| Высота рамы | 80, см | 80, см | 80, см |
| Расстояние между корпусами | 102 см | 102 см | 102 см |
| Крепления рабочих элементов | 80 x 35 мм | 80 x 35 мм | 80 x 35 мм |
| Расстояние между корпусами и ширина захвата | 102 (32-38-43-48-54) см | 102 (32-38-43-48-54) см | 102 (32-38-43-48-54) см |
| Вес | 3500 кг | 3855 кг | 4210 кг |
| Вариант навески | нижние тяги - навесные накладки |
| Категория навески | кат. lll / 3 |
| Сплошные корпуса | 27 Wc DURASTAR 36 W 36 UWc DURASTAR 39 UWc DURASTAR 41 W 46 Wc DURASTAR 46 Wd |
| Тип лемеха | 18" сошник с поворотным облицованным долотом DURASTAR |
| Расстояние между корпусами | 102 см |
| Высота рамы | 80 см |
| Регулировка рабочей ширины | механическая; 5 рядов отверстий |
| Шины | 500/45-22,5 |
| Подключение гидравлики | 1 x двойного действия 1 x простого действия |
| Прочее серийное оснащение | инструмент полевая доска на последнем корпусе лемех 16" с оборотным долотом DURASTAR, облицованным твердым сплавом, с корпусами 27 Wc |
| Вариант навески | нижние тяги - навесные накладки |
| Категория навески | кат. lll / 3 |
| Сплошные корпуса | 27 Wc DURASTAR 36 W 36 UWc DURASTAR 39 UWc DURASTAR 41 W 46 Wc DURASTAR 46 Wd |
| Тип лемеха | 18" сошник с поворотным облицованным долотом DURASTAR |
| Расстояние между корпусами | 102 см |
| Высота рамы | 80 см |
| Регулировка рабочей ширины | механическая; 5 рядов отверстий |
| Защита от камней | гидравлический перегрузочный предохранитель нон-стоп |
| Шины | 500/45-22,5 |
| Подключение гидравлики | 1 x двойного действия 2 x простого действия |
| Прочее серийное оснащение | инструмент полевая доска на последнем корпусе лемех 16" с оборотным долотом DURASTAR, облицованным твердым сплавом, с корпусами 27 Wc |
| Вариант навески | нижние тяги - навесные накладки |
| Категория навески | кат. lll / 3 |
| Сплошные корпуса | 27 Wc DURASTAR 36 W 36 UWc DURASTAR 39 UWc DURASTAR 41 W 46 Wc DURASTAR 46 Wd |
| Тип лемеха | 18" сошник с поворотным облицованным долотом DURASTAR |
| Расстояние между корпусами | 102 см |
| Высота рамы | 80 см |
| Регулировка рабочей ширины | гидравлически; плавно |
| Шины | 500/45-22,5 |
| Подключение гидравлики | 3 x двойного действия 1 x простого действия |
| Прочее серийное оснащение | инструмент полевая доска на последнем корпусе лемех 16" с оборотным долотом DURASTAR, облицованным твердым сплавом, с корпусами 27 Wc |
| Совет по оснащению | цилиндр для предварительного проведения борозды для серии с шириной захвата первого корпуса |
| Вариант навески | нижние тяги - навесные накладки |
| Категория навески | кат. lll / 3 |
| Сплошные корпуса | 27 Wc DURASTAR 36 W 36 UWc DURASTAR 39 UWc DURASTAR 41 W 46 Wc DURASTAR 46 Wd |
| Тип лемеха | 18" сошник с поворотным облицованным долотом DURASTAR |
| Расстояние между корпусами | 102 см |
| Высота рамы | 80 см |
| Регулировка рабочей ширины | гидравлически; плавно |
| Защита от камней | гидравлический перегрузочный предохранитель нон-стоп |
| Шины | 500/45-22,5 |
| Подключение гидравлики | 3 x двойного действия 2 x простого действия |
| Прочее серийное оснащение | инструмент полевая доска на последнем корпусе лемех 16" с оборотным долотом DURASTAR, облицованным твердым сплавом, с корпусами 27 Wc |
| Совет по оснащению | цилиндр для предварительного проведения борозды для серии с шириной захвата первого корпуса |

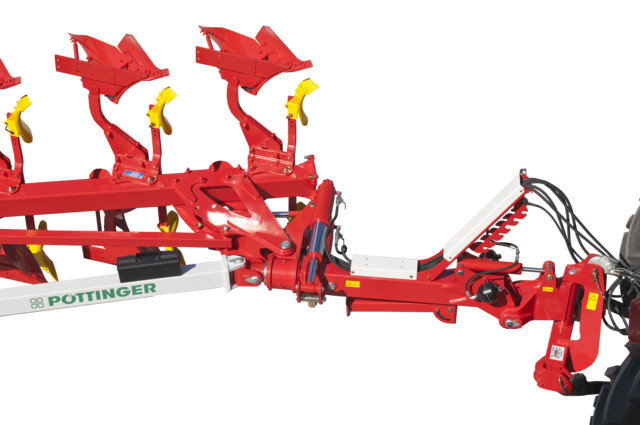

Двухсрезный навесной кронштейн кат. 3. Оборотные оси оснащены мощными радиально-упорными подшипниками. Складная опорная стойка. Большой угол поворотной оси обеспечивает максимальный радиуса поворота трактора для короткого разворота.
Сведенный к минимуму боковой увод и максимальное копирование колеи благодаря кронштейну поворотной оси, расположенного близко к трактору. Идеальное формирование тяговой линии. Через главный подшипник рамы тяговое усилие передается напрямую на раму плуга – выгодная тягового характеристика подобно навесному плугу.

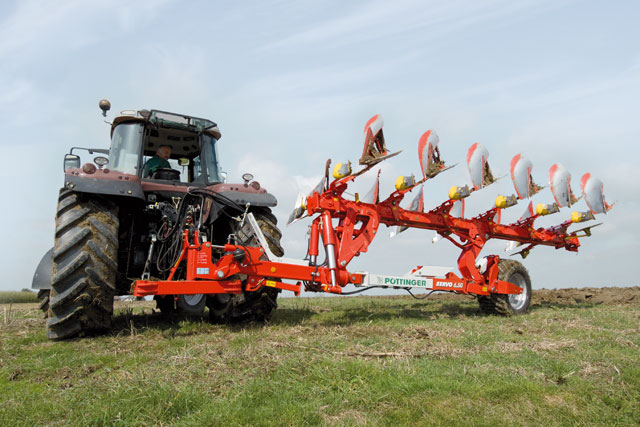

Первый корпус плуга максимально выдвинут вперед – короткая и маневренная конструкция.
Опорное колесо управляется продольной тягой.
Возможность быстрой механической или гидравлической настройки ширины захвата первого корпуса на раме с широким диапазоном регулировки.
Особо прочная труба рамы 180 х 180 мм
Труба рамы больших размеров из мелкозернистой стали предназначена для тракторов мощностью до 265 кВт / 360 л.с.
Массивное двустороннее крепление грядитей с разрывным болтом на стандартных плугах и моделях PLUS предохраняет рабочие органы от чрезмерной нагрузки.
Для сложных условий работы крепления корпусов закалены.
Рабочая глубина регулируется за счет подъемного механизма трактора и изменение глубины на опорном колесе - простая и быстрая настройка положения через складные зажимы с интервалом 15 мм. Колесо расположено в пределах рамы плуга, что позволяет без проблем работать на краю поля.

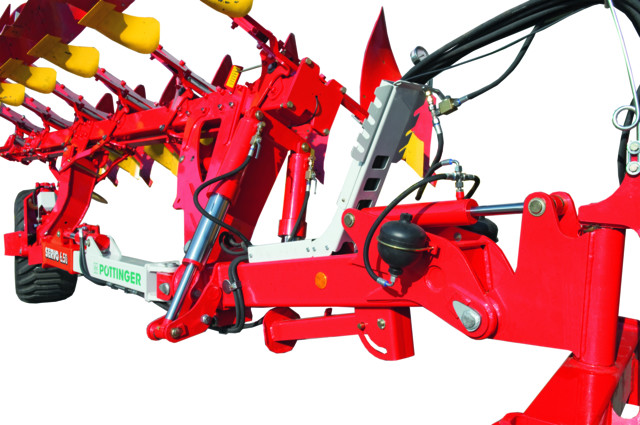

TRACTION CONTROL (опция) - контроль тяги - обеспечивает нацеленную нагрузку задней оси трактора. Цилиндр, связаный с гидропневматическим аккумулятором, постоянно переносит вес на задние колеса трактора. Давление срабатывания устанавливается на тракторе. Существенное преимущество плуга с системой TRACTION CONTROL: меньше буксирования, экономия топлива.
Более легкие трактора могут работать с плугами с большим количеством корпусов, благодаря чему достигается высокая экономичность.
Автоматическое отключение в транспортном положении и при поворте на краю поля.
|
Проверка влияния TRACTION CONTROL на расход топлива и буксование трактора: |
|||
|
данные производительности и расхода топлива на почвах средней тяжести, при рабочей ширине 2,60 м и рабочей глубине 25 см. |
|||
|
Режим езды |
без TRACTION CONTROL |
с TRACTION CONTROL |
Эффективность |
|
Производительность |
1,94 га/ч |
2,07 га/ч |
+ 0,13 га/ч |
|
Расход дизельного топлива |
20,5 л/га |
18,4 л/га |
- 2,1 л/га |
|
Расход дизельного топлива |
39,7 л/ч |
38,0 л/ч |
- 1,7 л/ч |
|
Буксование |
4,8% |
3,3% |
-1,5% |
|
Маркус Шюллер, Герхард Моици, Институт сельскохозяйственной техники, Венский Унивеститет обработки почвы, Хельмут Вагентристл, исследовательноское хозяйство Грос Энцерсдорф, Венский Унивеститет обработки почвы |
|||

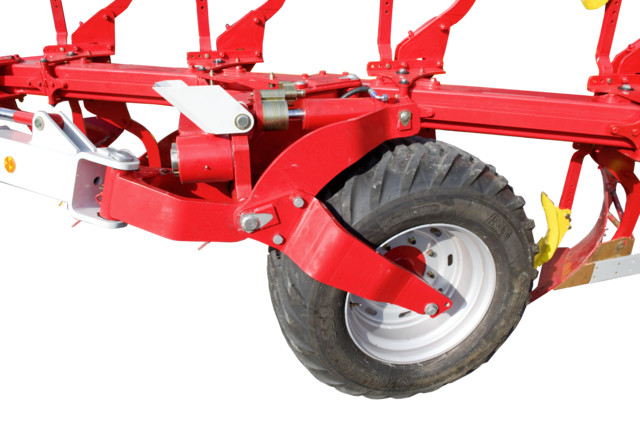

Большое опорное колесо принимает на себя боковое усилие, что способствует легкому ходу плуга с минимальным износом. Полевая доска на последнем корпусе поставляется серийно.
На стандартных плугах ширина захвата устанавливается пятиступенчато через отверстия на рамне и шпиндель на продольной рулевой тяге. На плугах SERVO 6.50 PLUS ширина захвата регулируется гидравлически через продольную рулевую тягу.
Ширина захвата первого корпуса на стандартных плугах регулируется при помощи шпинделя на главном подшипнике рамы; опционально также гидравлически. На плугах SERVO 6.50 PLUS опция гидравлической регулировки ширины захвата первого корпуса входит в серийное оснащение.
Необходимая ширина захвата первого корпуса устанавливается бесступенчато и быстро!
Максимальный диапазон настройки ширины захвата первого корпуса – идеально для работы на склонах и при сложных условиях эксплуатации.
Оборотные оси оснащены мощными радиально-упорными подшипниками. Плавное и надежное оборачивание плуга происходит посредством двух больших телескопических цилиндров.
Возможность точной настройки опрокидывания осуществляется благодаря двум регулировочным опорным винтам.
Сцепление и отсоединение плуга облегчается откидной опорой.
Линия тяги проходит идеально через заднюю ось благодаря кронштейну оборотной оси, расположенному близко к трактору. Результат: сведение к минимуму бокового увода и максимальное копирование колеи.
Многочисленные гидравлические шланги, скрепленные специальным держателем, упорядоченно ведутся к трактору. Цветовая маркировка значительно облегчает присоединение.

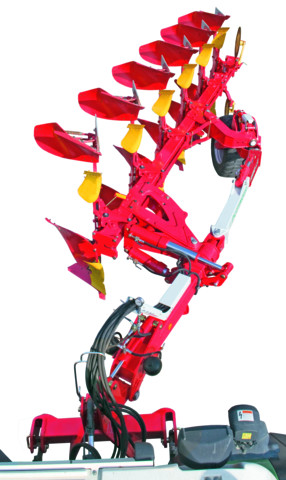

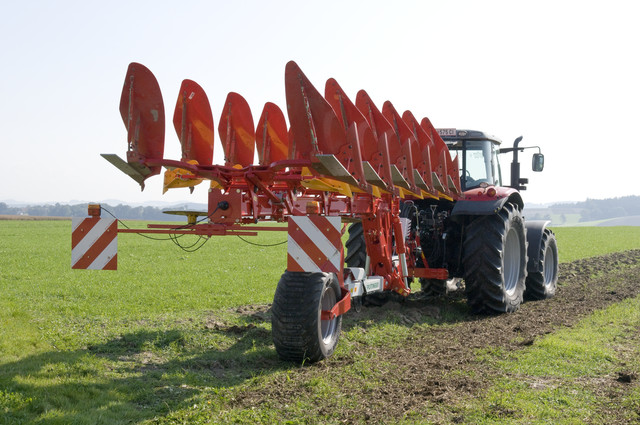

При транспортировании плуг устанавливается в нейтральное положение, при чем оба телескопических цилиндра блокируются кранами.
Бесступенчатая настройка
SERVO 6.50 PLUS / SERVO 6.50 PLUS NOVA

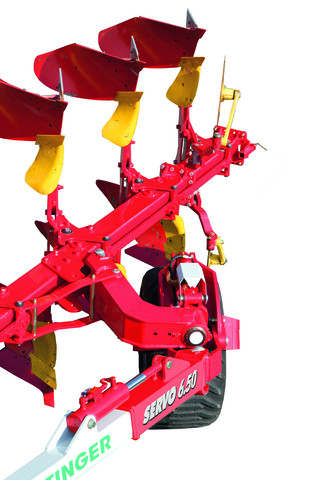

На плугах SERVO 6.50 PLUS ширина захвата настраивается гидравлически на продольной рулевой тяге. Уникальная технология: одновременно регулируется ширина захвата первого корпуса, которую потом можно точно подрегулировать на опоре основной рамы.
Всегда оптимальная нагрузка на трактор и превосходное качество работы.
Все вспомогательные инструменты соответственно настраиваются автоматически.

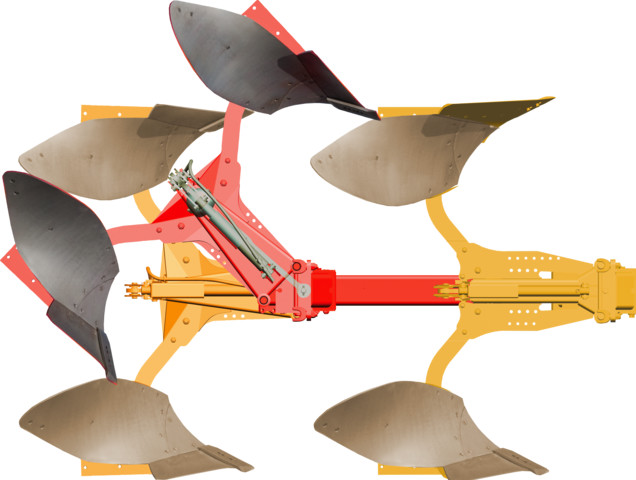

Система настройки плугов SERVO PLUS с внешне расположенным рычажным шарнирным креплением и центром вращения за пределами рамы.
Легкодоступная настройка благодаря длинному регулирующему рычагу.
Бережное отношение к механизму настройки и шарнирам.
Система SERVO PLUS имеет такие параметры, которые позволяют настраивать ширину захвата, не прерывая работы. Поскольку регулировочный цилиндр оснащен блокирующим вентилем, шланги во время работы находятся в безнапорном состоянии.
Долговечная конструкция
Основные шарниры имеют износостойкие сменные втулки из рессорной стали, рассчитанные на максимальные нагрузки, шарниры доступны для смазывания.
SERVO 6.50 NOVA / SERVO 6.50 PLUS NOVA
Система SERVO NOVA делает возможным адаптацию к различным типам почв благодаря настраиваемому гидравлическому давлению срабатывания. Каждая пара корпусов имеет отдельный компенсатор и может отклоняться до 40 см вверх и в сторону. Смазанный подшипниковый узел и дополнительные срезные болты обеспечивают длительный срок службы.
Отдельный компенсатор для каждой пары корпусов и центральное накопление являются стандартом на плугах SERVO 6.50 NOVA.
Плавное, эластичное срабатывание бережет плуг и трактор.
Гидропневматические аккумуляторы надежно монтированы на внутренней стороне.
Подпружиненные дисковые ножи проходят над камнями, не повреждаясь при этом.
Эта система отличается очень благоприятной характеристикой срабатывания: защитный механизм включается только при настроенном сопротивлении. С увеличением высоты откидывания сила срабатывания уменьшается. Большие камни не поднимаются и не расшатываются. Это защищает весь плуг.
При возвращении корпуса в исходное положение давление постоянно увеличивается даже на сухих, тяжелых почвах.
На манометре на навесном кронштейне момент срабатывания настраивается быстро и просто.
Плуги SERVO 6.50 NOVA с защитой от камней предают чувство безопасности. Вспахивание без простоя и 100%-ая производительность на каменистых почвах.
Седло из улучшенной стали обеспечивает высочайшую стабильность и надежность цельнолистовых и пластинчатых корпусов. Долота устанавливаются на кованной высаженной детали для точного и прочного соединения.
Полевые доски можно оборачивать четыре раза для полного использования материала. Полевые доски серийно на последнем корпусе - большая стабильность при работе на склонах.
Изнашивающиеся кромки из прокаленной мелкозернистой стали толщиной 8 мм располагаются на цельнолистовых корпусах в местах, наиболее подверженных износу. Быстро заменяются без больших затрат.
С помощью эксцентрика настраивается наклон корпуса для надежного вхождения даже на очень твердых, сухих почвах.
Наконечники долот поворачиваются для уменьшения износа. Долота изготовлены из закаленной борсодержащей стали и гарантируют надежное ведение плуга на любой почве. Опционально можно заказать долота с наплавкой.
Все лемеха изготовлены из закаленной борсодержащей стали. Расширение зоны износа приводит к увеличению срока службы на 50%. Лемеха имеют толщину 11 мм и общую ширину 150 мм. Скос по направлению вперед обеспечивает хорошее вхождение и создает эффект самозатачивания.
с прочным изнашивающимся наконечником. Большой нижний захват для надежного ведения. Хорошо подходят для каменистых почв и неглубокого вспахивания.
Облицованные долотообразные лемехи опционально.
Особенно рекомендуется для плугов SERVO 6.50 NOVA с гидравлической защитой от камней.
Приваренный к лемеху нож обеспечивает лучшее рыхление за счет деления поднятого грунта посередине.
Способствует разрыхлению почвы под воздействием мороза и усиливает эффект подсушки.
Долото с возможностью оборота.
Со сквозной закалкой и углеродистым покрытием.
Сквозная закалка означает равномерную твердость по всей толщине стального листа. С углеродистым покрытием: эластичный каркасный материал. Испытанный корпус плуга со сквозной закалкой гарантирует надежный результат на однородной почве (плодородная равнина, черноземная почва и т.п.). Корпус плуга со специальным углеродистым покрытием отличается особо прочным внешним слоем в 2,3 мм по обеим сторонам корпуса, а также эластичным ядром. Такая комбинация обеспечивает оптимальную обработку почвы с негативными характеристиками текучести и неравномерной структурой.
Более длительный срок службы по сравнению со щитками, имеющими 3 варианта положения
Более низкий уровень налипания почвы благодаря оптимальному проворачиванию потоков почвы.
Разработано и произведено компанией PÖTTINGER
Доступно для корпусов 27 Wc, 46 Wc, 36 UWc, 39 UWc
Сплошные корпуса
Закаленная мелкозернистая сталь толщиной 8 мм, высочайшая износостойкость
Полосовые корпуса
Прочные, прокаленные пластины толщиной 10 мм - высочайшая износостойкость. Пластины имеют обращенную назад коническую форму, чтоб препятвствует застреванию камней.
Облицованные наконечники долот и долотообразных лемехов
Опционально наконечники долот и долотообразных лемехов с наплавкой для еще большей износостойкости.
Легкий корпус, хорошо подходит для использования на холмистой местности. Идеально для вспахивания лугов и для неглубокой вспашки, хорошего формирования борозды. Пригоден для работы на высоких скоростях.
Рабочая ширина до 45 см
Рабочая глубина до 25 см
Резание борозды до 48 см
Вытянутая изогнутая форма корпуса для тяжелых, клейких почв. Умеренная скорость работы.
Рабочая ширина до 45 см
Рабочая глубина до 30 см
Резание борозды до 45 см
Хорошее рыхление и пригодность для работы на склонах, легкость хода как на суглинках и глинистых, так и на легких почвах. Работа на высокой скорости без перебрасывания. Широкая борозда, легкость хода и отличное переворачивание земли являются отличительными чертами этого типа корпуса.
Рабочая ширина до 54 см
Рабочая глубина до 35 см
Резание борозды до 53 см
Универсальный корпус для формирования широкой борозды и превосходного рыхления при нормальной скорости работы. Точное запахивание большого количества пожнивных остатков. Очень легкий корпус, подходит практически для всех почв.
Рабочая ширина до 50 см
Рабочая глубина до 30 см
Резание борозды до 48 см
Большой универсальный корпус для формирования широкой борозды и превосходного рыхления при нормальной скорости работы. Аккуратное запахивание большого количества пожнивных остатков. Легкий корпус, подходит практически для всех почв.
Рабочая ширина до 54 см
Рабочая глубина до 35 см
Резание борозды до 50 см
Полосовой корпус с отличными поворотными характеристиками, специально для болотистых, клейких и средних почв. Особенно широкое формирование борозды борозды и превосходное рыхление.
Рабочая ширина до 54 см
Рабочая глубина до 35 см
Резание борозды до 53 см
Легкий, отлично выполняющий рыхление полосовой корпус спиральной формы для средних и тяжелых почв (суглинок, глина). Широкие борозды – идеально для широкопрофильных шин.
Рабочая ширина до 54 см
Рабочая глубина до 30 см
Резание борозды до 50 см

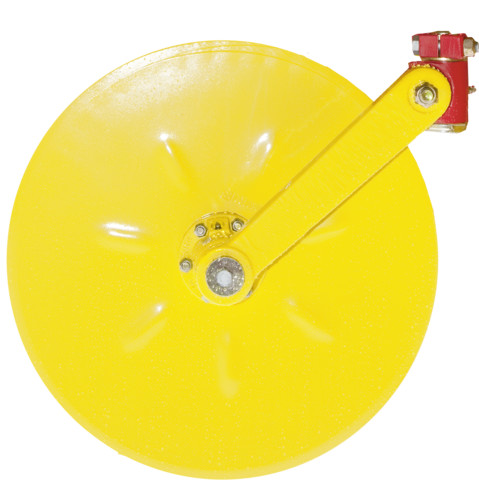

Дисковый нож режет аккуратно, гарантируя точное переворачивание грунта и чистое формирование борозды.
Диаметр 500 или 590 мм, с хорошими качествами самоочищения.
Высокая стабильность благодаря прессованию в форме звезды.
Особенно большое расстояние между подшипниками еще больше продлевает срок службы.
Зубчатые дисковые ножи - отличные качества захвата при большом количестве органической массы.
Консоль для стандартных плугов и плугов серии PLUS. Настройка рабочей глубины через зубчатый сегмент.
Регулируемая консоль

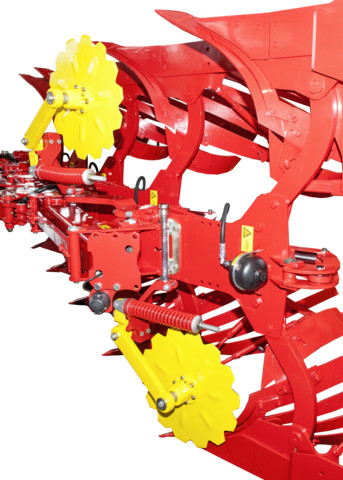

Для плугов SERVO NOVA с защитой от перегрузок предлагаются подпружиненные дисковые ножи.
Регулируемая консоль
Крепление установленно вперед - дисковый нож расположен перед предплужником. Много свободного пространства при большом количестве кукурузной соломы и органической массы.
Крепление установлено назад - дисковый нож расположен вплотную к предплужнику: для легких сыпучих почв и неглубокой вспашки.
Опорный нож является экономичной альтернативой дисковому ножу для использования на рабочей грубине от 22 см.
Альтернатива для неглубокой обработки и каменистых почв.
Скользящая насадка улучшает качество вспашки при большом количестве органической массы и защищает стойку.
Для чистой поверхности и борозды
Предплужники настраиваются без применения инструментов
Одинаковая стойка для всех предплужников со ступенчатой настройкой глубины без использования инструментов. Расстояние до корпуса плуга устанавливается с помощью перфорированной плиты. Предплужник защищен срезными болтами.
Подходящие формы предплужника обеспечивают вспашку без растительных остатков на поверхности.
подходит для любых видов закладки и обработки кукурузных остатков
При большом количестве органической или зеленой массы и для работы на большой глубине.
Для работы на небольшой рабочей глубине.
Большой высокий лист предплужника для врабатывания большого количества пожнивных остатков, подходит для глубокой вспашки.
Почвоуплотнитель удерживается сцепкой с большим захватом. До поворота отцепляется гидравлически.
Положение захвата имеет пять параметров настройки для согласования с различной рабочей шириной. Натяжная пружина после разъединения отводит кронштейн почвоуплотнителя в настроенное положение захвата.
На плугах SERVO PLUS положение захвата точно сохраняется даже при изменении ширины захвата.
Для транспортировки по дорогам кронштейн почвоуплотнителя можно зафиксировать в пределах ширины трактора.
Весь кронштейн быстро и легко снимается.
Рыхлитель края борозды предлагается в качестве опции для всех моделей и типов корпусов. Применение возможно только без дискового ножа.
